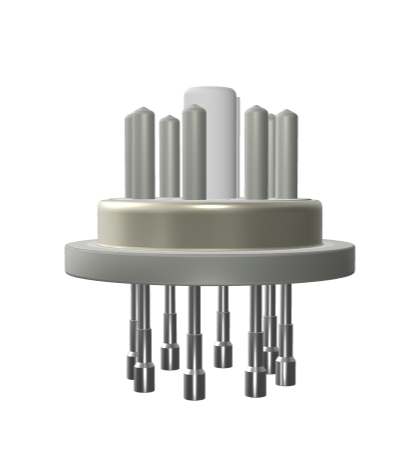

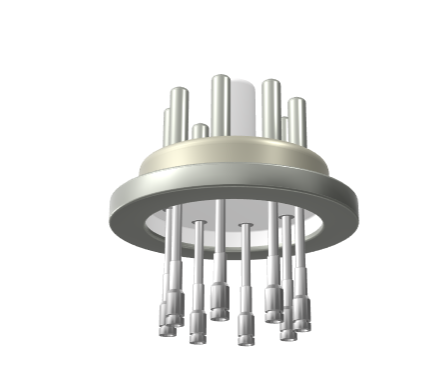

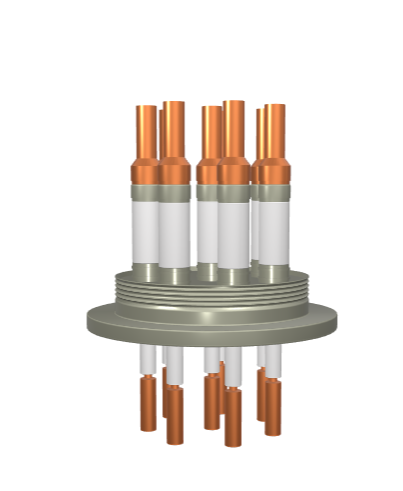

陶瓷密封真空电极(真空馈件)
真空设备中往往需要将往需要将交流或直流引入到真空室内部,以满足各种生产工艺的需要。通常将绝缘引线通过各种方法与各类法兰或真空接头焊接在一起,再和真空连接。电极引线材料与绝缘材料的选用,取决于工作参数如电压、电流、频率、工作温度和真空度等。
本系列真空导电引入装置使用的电极材料,主要为可伐和无氧铜,而绝缘材料均为95%氧化铝陶瓷。
陶瓷做为唯一的高绝缘高强材料,而封接材料选用瓷封可伐4J33、不锈钢、镍、铜、镍铁合金、铜-镍合金、钼钢,焊接材料采用银铜、银铜合金或金铜合金。
我公司生产各类陶瓷密封真空电极(真空馈件),广泛用于烘箱、光学镀膜、真空热处理行业。
◆ 主要技术参数
1、工作电压:500~10KV
2、工作电流:2~100A
3、漏率:1×10-4 Pa.m3/S
4、真空电极导入部件符号命名
例:B-1.5-2/KF25
A-1.5-4/CF35
字母A为无法兰部件,B表示有法兰部件。
字母后一位为电极直径mm,第二位为电极数量,第三位表示法兰型号5、真空电极导入部件产品名称一览表
A-1.5-2 B-3-1/KF25
A-1.5-3 B-3-2/KF25
A-1.5-4 B-3-3/KF25
B-1.5-2/KF25 B-3-4/KF40
B-1.5-2/KF40 B-3-4/CF35
B-1.5-2/CF35 B-3-6/KF40
B-1.5-3/KF25 B-3-6/CF35
B-1.5-3/KF40 B-3-8/KF40
B-1.5-3/CF35 B-3-8/CF35
B-1.5-4/KF25 B-4-1/ Φ50
B-1.5-4/KF40 B-4-2/ Φ50
B-1.5-4/CF35 B-4-3/ Φ50
B-1.5-4/CF35专用 B-4-4/ Φ50
B-4-2/KF40 B-10-1/Φ40
B-4-2/CF35
B-4-3/KF40
B-4-3/CF35
B-4-4/KF40
B-4-4/CF35
