ZJ-1P型压阻规

产品规格:ZJ-1P
400-888-7817

ZJ-1P型压阻真空规管

    该型规管采用优质的扩散硅压力传感器作为压力敏感元元件,具有各种标准或非标的管体封装结构。传感器内部的扩散硅芯片则由不锈钢316L制成的膜片和腔体进行封装。在腔体内部充入小于0.5cc的硅油作为传导介质。传感器特有的混合陶瓷基片上的温度补偿电阻环路,提供0~80℃ 的温度补偿,使零点和满量程的温度误差被控制在±0.5%以内。专门研发的专用线路板确保规管稳定可靠的性能和小巧紧凑的外观。

主要技术参数

1、测量范围: 50kpa~50pa
              100kpa~10pa
              150kpa~150pa
              200Kpa~200pa
2、敏感元件类型:扩散硅压力传感器
3、零散性:±0.15%(非线形+迟滞+重复性)
4、工作温度范围:-40~+80℃
5、长期稳定性:±0.3%满量程/年
6、管体封装密封材料:氟橡胶
6、允许过压范围:2.0×105Pa
7、真空连接形式及烘烤温度:
      Φ15.5±0.1直管
      KF10/16 快卸法兰
      KF25 快卸法兰
      KF40 快卸法兰
      M20×1.5螺纹
      NPT1/8 螺纹
      VCR1/8 接头
      Φ6±0.1 直管

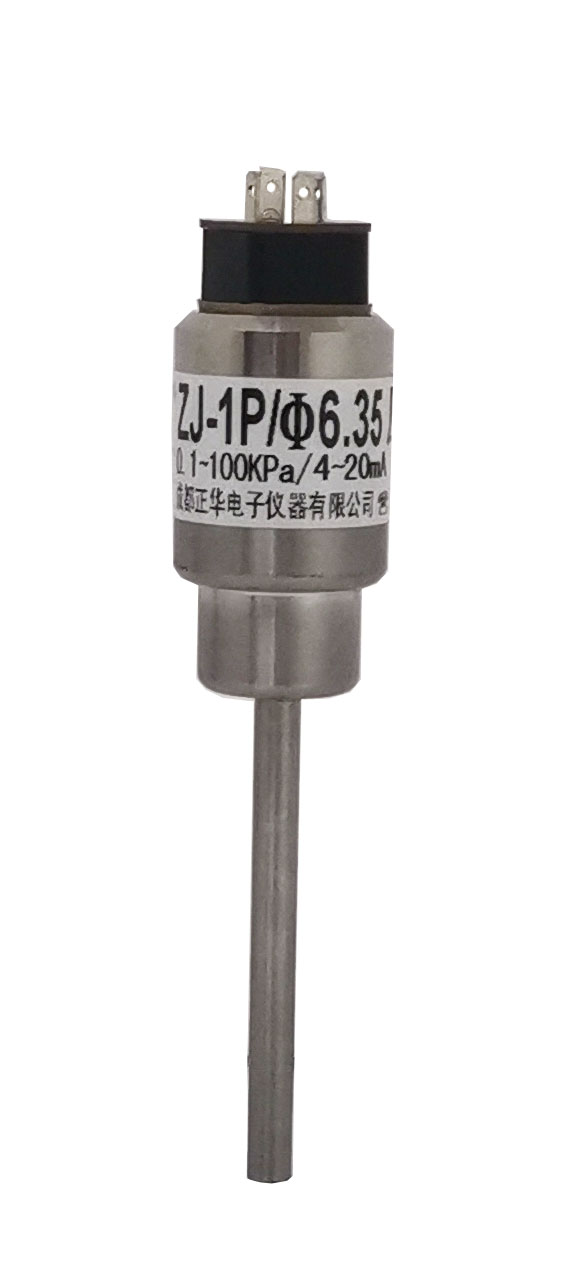

      Φ6.35±0.05 直管


               点击新窗口打开大图                            点击新窗口打开大图

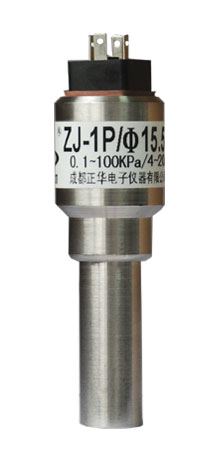

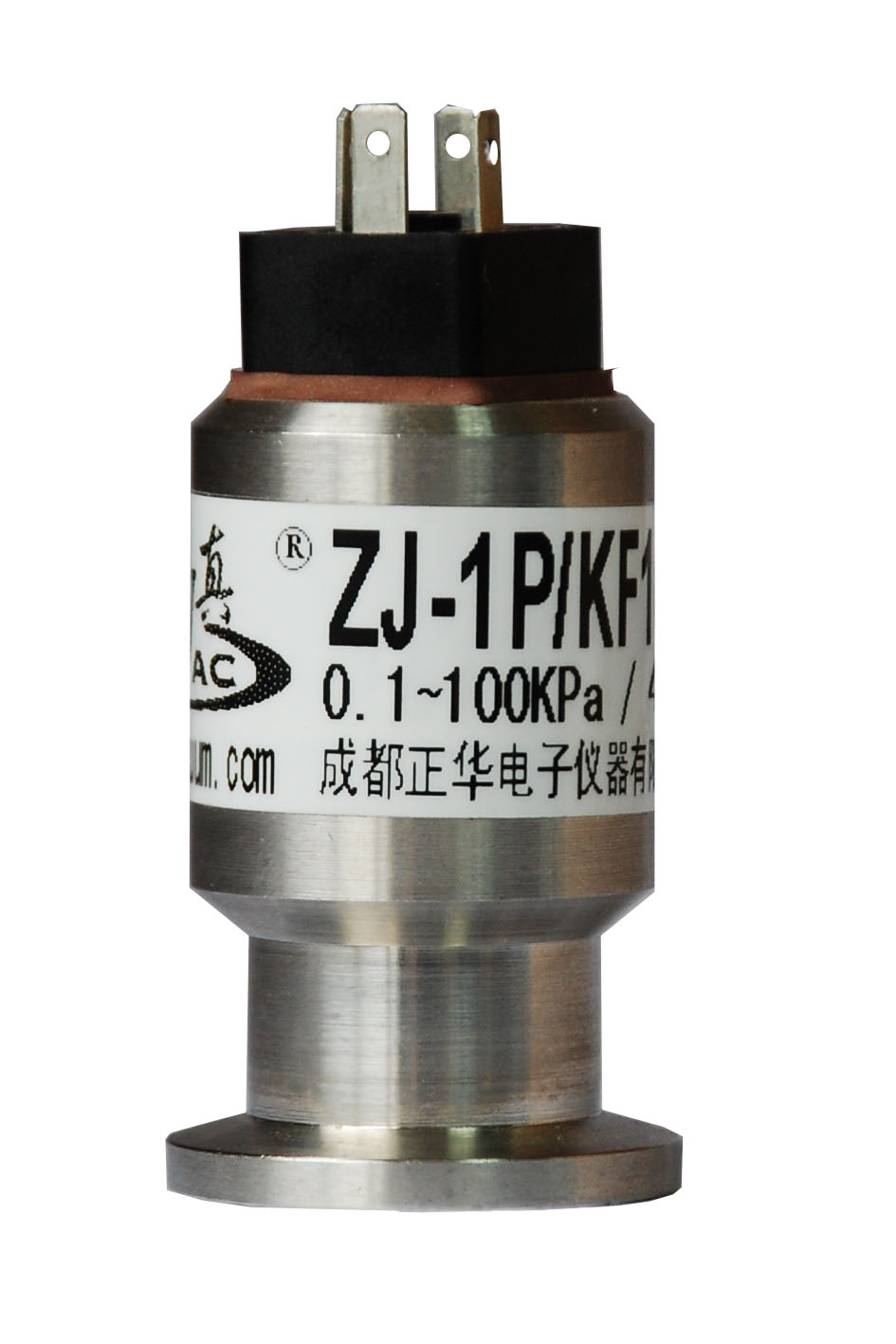

                      ZJ-IP/Φ15.5                    ZJ-IP/KF16
