ZJ-2型电离规

产品规格:ZJ-2
ZJ-2型高真空热阴极电离规该型规管是典型的三极管式结构,历史悠久,稳定可靠,广为使用。由于采用钨灯丝,易氧化烧毁,寿命短。主要技术参数1、测量范围:1×10-1~1×10-5Pa2、X射线极限:1.6×10-6Pa3、规管灵敏度:0.15±15%Pa-14、工作参数:灯丝电压3.5V灯丝电流1.2A灯丝对地电位25V...
400-888-7817

ZJ-2型高真空热阴极电离规

该型规管是典型的三极管式结构,历史悠久,稳定可靠,广为使用。由于采用钨灯丝,易氧化烧毁,寿命短。

主要技术参数

1、测量范围:1×10-1~1×10-5Pa
2、X射线极限:1.6×10-6Pa
3、规管灵敏度:0.15±15% Pa-1
4、工作参数:
      灯丝电压3.5V
      灯丝电流1.2A
      灯丝对地电位25V
      栅极对地电位200V
      栅极电流(发射电流)5mA
      收集极对地电位0V
5、焦耳(I2R)除气:
      栅极电压12V
      栅极电流3.2A
6、真空连接形式及烘烤温度:
      Φ15.5±0.5玻管       80℃
      CF35超高法兰           450℃
      KF40快卸法兰           120℃

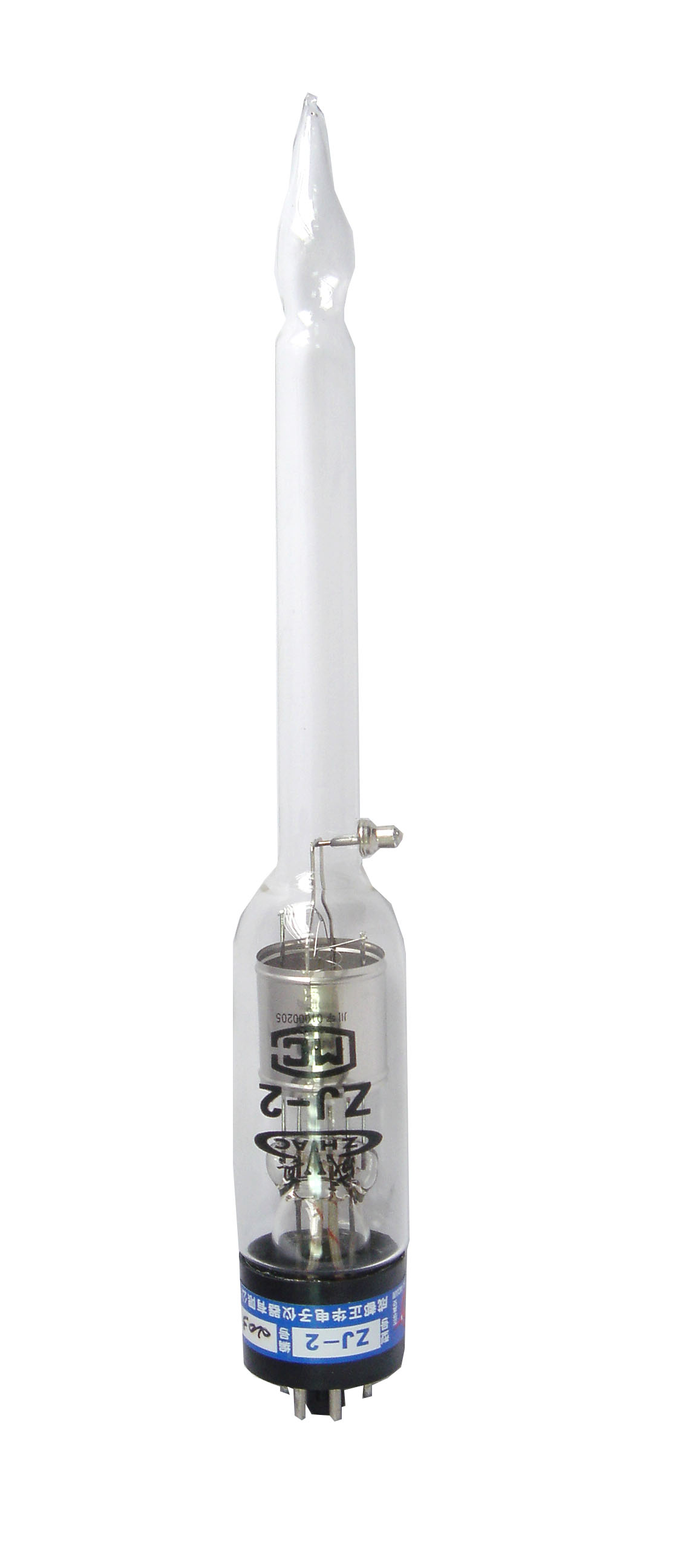

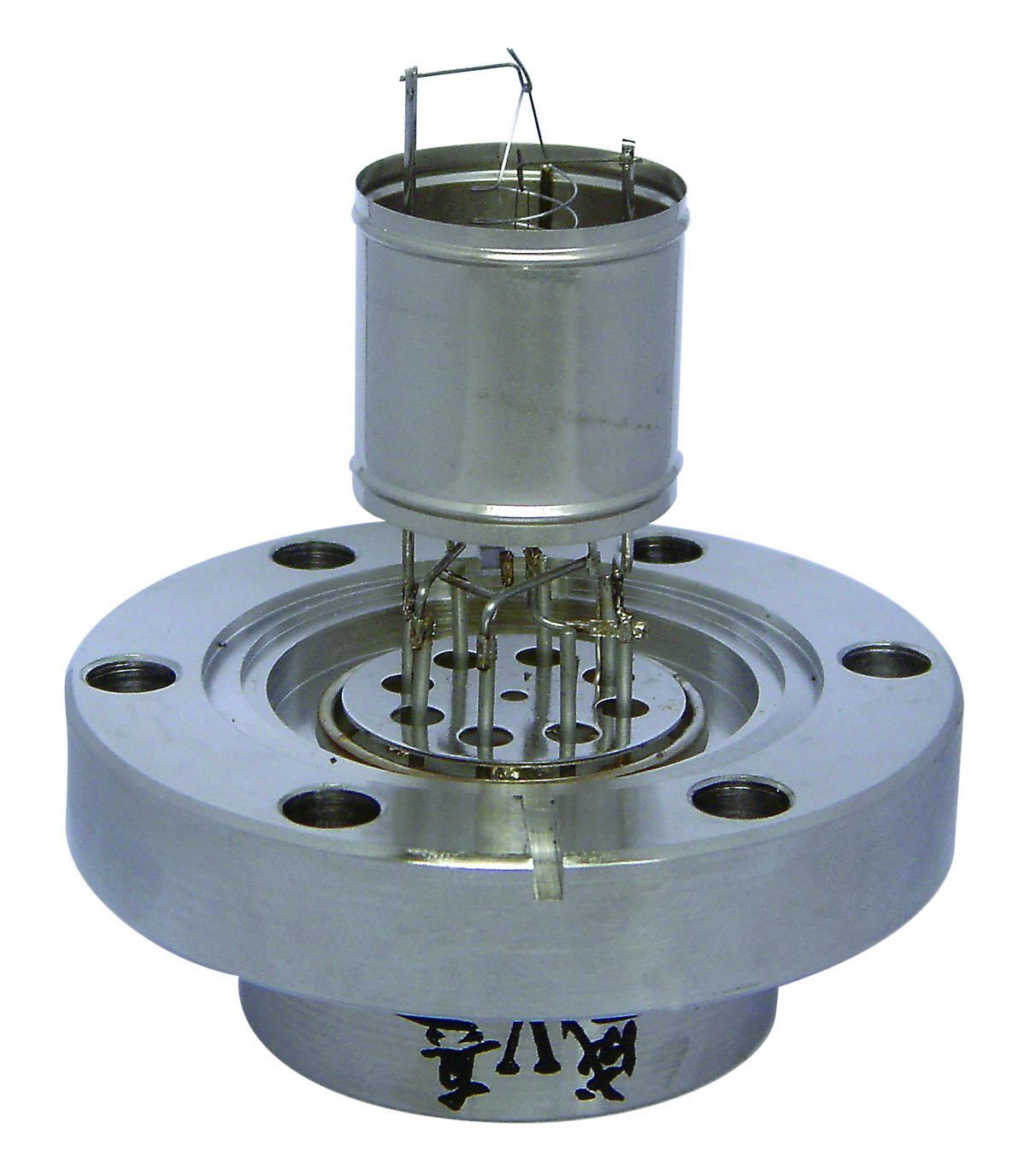

                 ZJ-2-CF35                                       ZJ-2-玻璃
