单路压阻真空计

产品规格:ZDY-I系列
400-888-7817
 概述:
    基于一些特定的粗略(微小)真空设备内被测气氛复杂,一般均非单一气体(如空气或氮气等)成份﹙如含有占比较多的氢气、碳氢化合物、惰性气体等特殊气体﹚,但常用的相对真空计如热导式热偶计、电阻计(皮拉尼真空计),由于测量值与气体成份有关,因此此类真空计均不能满足这种复杂气氛测量与控制的需要,亦即应选用测量值与气体成份无关的真空计。
   该压阻真空计采用压阻式变送器(属****压力传感器),其测量值与气体成份无关。
   压阻式绝压(真空)变送器为力敏型传感器,其受力形变的膜片采用316不锈钢膜片。具有高的稳定性,极小的零点漂移,超强的抗腐蚀性等特性。
   我公司经过数年精心研制,采用国际著名公司压阻式力敏传感器(sensor),并匹配专用精密驱动电子学电路及信号调理电路,推出了外形精致、高性能的压阻式变送器。
   为适应真空设备自动化技术,并集成了强大的继电器触点控制、串行通讯、真空模拟量等扩展功能。特别适用于真空应用设备的粗、低真空测量与控制。

  ◆ 技术参数:
* 规管型号: ZJ-1P压阻规
* 测量范围:105 102Pa
测量路数:1

* 测量精度: 0.5% 满度(FS)
* 控制路数:2路可扩展至4或8路
* 控制范围: 测量范围内
* 控制方式:继电器触点输出,负载能力 AC220V/3A (或DC28V/3A)无感负载
* 电源: 90-260V/50Hz或220V ± 10% 50Hz
* 功耗: 15W
* 重量: 4Kg/3Kg/0.5Kg (视机箱尺寸而定)
* 机箱尺寸:240 ×88× 280 或 480× 88×280 或 96 × 96 × 120
                  265× 119 × 280 或480 × 119 × 280 (宽×高×深)

 ◆ 性能特点
* LED绿屏数字显示。
* 测量精度高
* 强的耐腐蚀性
* 测量值不受气体成份影响
* 快速的反应速度
* 光电隔离,数字滤波,增强抗干扰能力。
* PVC 彩色面板,外型美观大方。
* 点控或区域继电控制输出,控制点具掉电保护记忆功能。。

 ◆ 选配扩展功能及选件:
* 选配功能:0~5/10V /10mV, 0/4~10/20mA 等真空度摸拟量输出
* 选配功能:打印机及接口
* 选配功能: RS232 、RS485等单向或双向接口输出
* 规管接口选件:DN16/25/35CF ;DN10/16/25/40KF;NPT;VCR;G管螺纹等不同接口
* 线长选件:3米/5米/10米/15米/20米/25米/30米......**长至100 米
             点击新窗口打开大图        点击新窗口打开大图

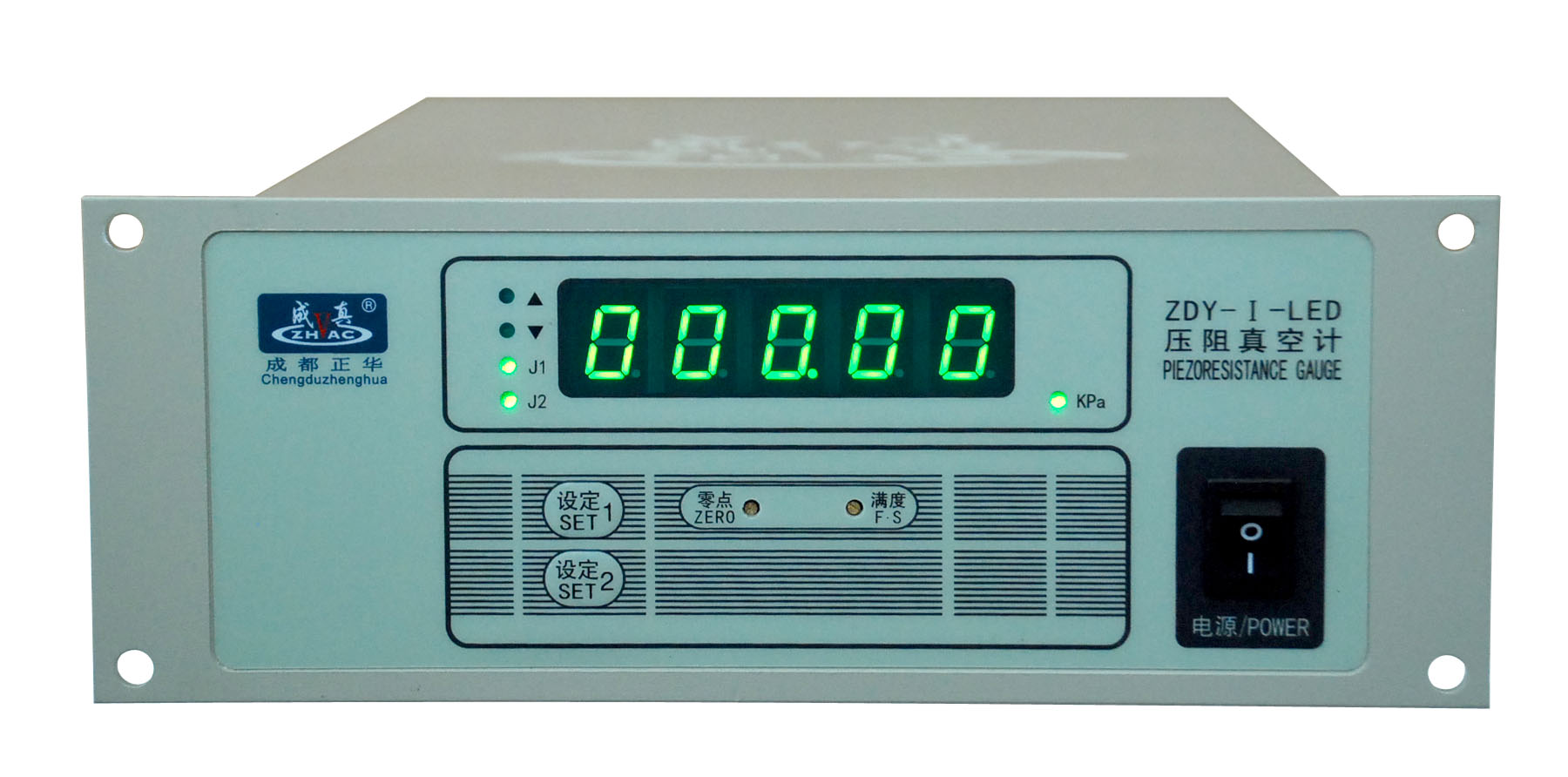

                 (96×96) 外形图                     ( 240×88)外形图
