电阻压强控制仪

产品规格：ZDRC-I-LED

◆ 概述：

　 ZDRC-I系列压强控制仪既是高度智能化的一台粗、低真空真空测量仪器，又是自动完成充气并恒定真空设备压力(真空)的控制仪器。

基于真空测量仪器，具有与ZDR-Ⅰ型系列电阻真空计所有技术参数及性能特点。

基于压力(真空)的控制仪器，可实现某些特殊工艺要求的真空设备，需充入一种或几种气体，并在**短时间内达到稳定值，且保持稳定；同时稳定真空值为低真空量程。该压力(真空)的控制仪器采用电阻真空计作采样与反馈。并采用我公司潜心研制并专有的比例电磁阀门作充气执行元件。是目前国内****拥有该项技术。该比例电磁阀门采用特别的锥形截面铁芯、极小摩擦的导环结构，具有运行可靠、平稳，响应快，灵敏度高等特性；同时采用PWM驱动比例电磁阀门，使得稳压过程更加快速，平稳，过冲小。
采用外控PLC信号、RS232/RS485信号，开启/关闭比例电磁阀门先进功能，使得实现真空系统的自动化成为可能。为适应真空设备自动化技术，并集成了强大的继电器触点控制、串行通讯、真空模拟量等扩展功能。

特别适用于真空应用设备真空测量为1×10⁵～1×10^-1Pa，稳定压力(真空)为1000～1×10⁰Pa。

◆ 技术参数：

* 规管型号：ZJ-52T

* 比例电磁阀型号：ZDT-2
* 测量范围：1×10⁵～1×10^-1 Pa
* 稳压(真空)范围：1×10³～1×10⁰Pa
* 压力(真空)稳定精度）：±3%
* 控制路数：2路可扩展至4或8路
* 控制范围：2.5×10³ Pa～5×10^-1 Pa
* 控制精度： ± 1%

* 控制方式：继电器触点输出，负载能力AC220V/3A (或DC28V/3A)无感负载
* 仪器采样时间： 1S
* 电源：90-260V/50Hz或220V ± 10% 50Hz
* 功耗：30W
* 重量：4Kg/3Kg （视机箱尺寸而定）
* 机箱尺寸：240×88×280 或 480×88×280

265×119×280 或480×119×280 （宽×高×深）

◆ 性能特点：

* LED绿屏数字显示

* 快速、平稳的稳压过程

* 稳固的一体式比例电磁阀门

* 宽广的测量范围

* 快速的反应速度

* 微处理器修正规管非线性，减少了测量误差
* 光电隔离，数字滤波，优异的抗干扰能力，稳定、可靠的真空测量
* 功能化、模块化结构设计
* 点控或区域控制，控制上、下限区间任意设定
* 控制点掉电（失电）保护，记忆功能。
* 简化功能按键，操作十分简单，不会因操作失误而损坏规管或仪器。

* PVC 彩色面板，外型美观大方

◆ 选配扩展功能及选件：
* 选配功能:0～5/10V /10mV， 0/4～10/20mA 等真空度摸拟量输出
* 选配功能:打印机及接口
* 选配功能: RS232 、RS485等单向或双向接口输出
* 规管接口选件： DN16/25/35CF ;DN10/16/25/40KF;NPT;VCR;G管螺纹等不同接口
* 线长选件:3米/5米/10米/15米/20米/25米/30米......**长至100 米

◆ 说明：
1、仪器有效测量范围：3 ×10³ ～5 ×10 ^-1 Pa

1 × 10⁵ ～ 3 × 10³Pa 及5 × 10 ^-1～1 ×10 ^-1 Pa 测量值仅作参考。
2、测量值（用干燥空气或氮气校准的值）与气体成份有关，若需测量特殊气体的真空度，应选用其它相应型号的真空计。

点击新窗口打开大图

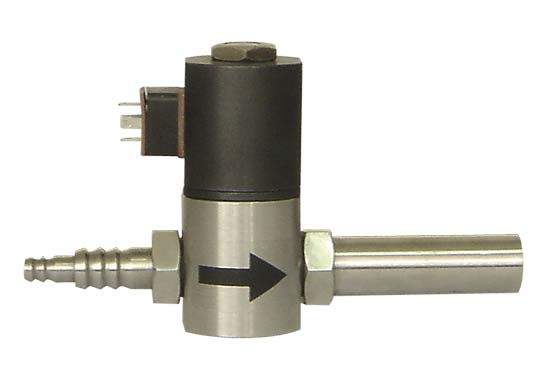

ZDT-2电磁阀

(240×88)ZDRC-I外形图
