电阻、冷规复合真空计

产品规格:ZDF-VC系列
400-888-7817

◆ 概述:

       ZDF―VC型系列电阻/冷规复合真空计是基于低真空测量电阻单元(ZJ-52T电阻规)与高真空测量冷规单元(ZJ-14C冷规)技术组合,以完成1×105~1×10-4Pa连续测量与控制。因此该真空计系列具有电阻真空计与冷阴极电离真空计所有技术参数与性能特点;同时又增加了新的功能。该真空计系列具有两种工作模式:手动模式与自动模式。手动模式工作时,相当于独立的电阻真空计和冷阴极电离真空计;自动模式工作时,首先电阻单元进入测量,当电阻单元测量真空度高于冷规可以开启的真空度时,冷规高压自动被启动,并进入高真空测量,实现了从大气压(常压)到高真空的自动连续测量。还增加了外设(PLC)开启/关闭电离规功能,以实现冷规工作于****真空环境,使冷规工作寿命****化。为适应真空设备自动化技术,并集成了强大的继电器触点控制、串行通讯、真空模拟量等扩展功能。特别适用于真空应用设备极限真空为10-3Pa量级,工作真空为10-2Pa量级,从大气压(常压)至高真空的测量与控制。
  ◆ 技术参数:
* 规管型号:ZJ-52T 电阻规 /  ZJ-14C冷规
* 测量范围:手动模式 电阻单元 1.0×105~1×10-1Pa;冷规单元 1.0×10-1~1×10 -4Pa
                 自动模式 1.0×105~1×10-4Pa
控制范围:
            电阻单元 2.5×103~1×100Pa
                  冷规单元 5×10-2~5×10 -4Pa
* 控制路数:4路可扩展至4或8路
控制精度: ± 1%
* 控制方式:继电器触点输出,负载能力AC220V/3A (或DC28V/3A)无感负载
* 仪器采样时间: 1S
* 电源:90-260V/50Hz或220V±10% 50Hz
功耗:55W
* 重量:5Kg/4Kg/(视机箱尺寸而定)
* 机箱尺寸:240×88×280 或 480×88×280
           265×119×280 或480×119×280 (宽×高×深)

 ◆ 性能特点:
* LED绿屏数字显示
* 精密真空信号放大电路,稳定的零点和满度
* 微处理器修正冷管非线性误差,提高了测量精度。
全量程自动切换,无需手动换档
* 超量程自动关闭高压,保护冷规与仪器
* 光电隔离,数字滤波,优异的抗干扰能力,稳定、可靠的真空测量
* 无高温热丝,规管寿命长
* PVC 彩色面板,外型美观大方
* 功能化、模块化结构设计
* 点控或区域控制,控制上、下限区间任意设定
* 控制点掉电(失电)保护,记忆功能。
* 简化功能按键(仅开启/关闭按键),操作十分简单
* 可外控PLC信号开启/关闭冷规高电压,实现真空系统的自动化

  ◆ 选配扩展展功能及选件:
* 选配功能:0~5/10V /10mV, 0/4~10/20mA 等真空度摸拟量输出
* 选配功能: RS232 、RS485等单向或双向接口输出
* 选配功能:打印机及接口
* 规管接口选件:15.5外径直管;DN16/25/35CF ;DN10/16/25/40KF等接口
* 线长选件:3米/5米/10米/15米/20米/25米/30米......**长至100 米


 点击新窗口打开大图
                           点击新窗口打开大图

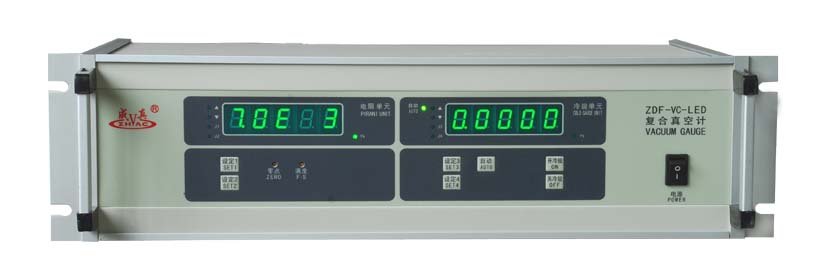

                (240×88)外形图                                                 (480×119)外形图
