ZJ-1C型电容规

产品规格:ZJ-1C
400-888-7817

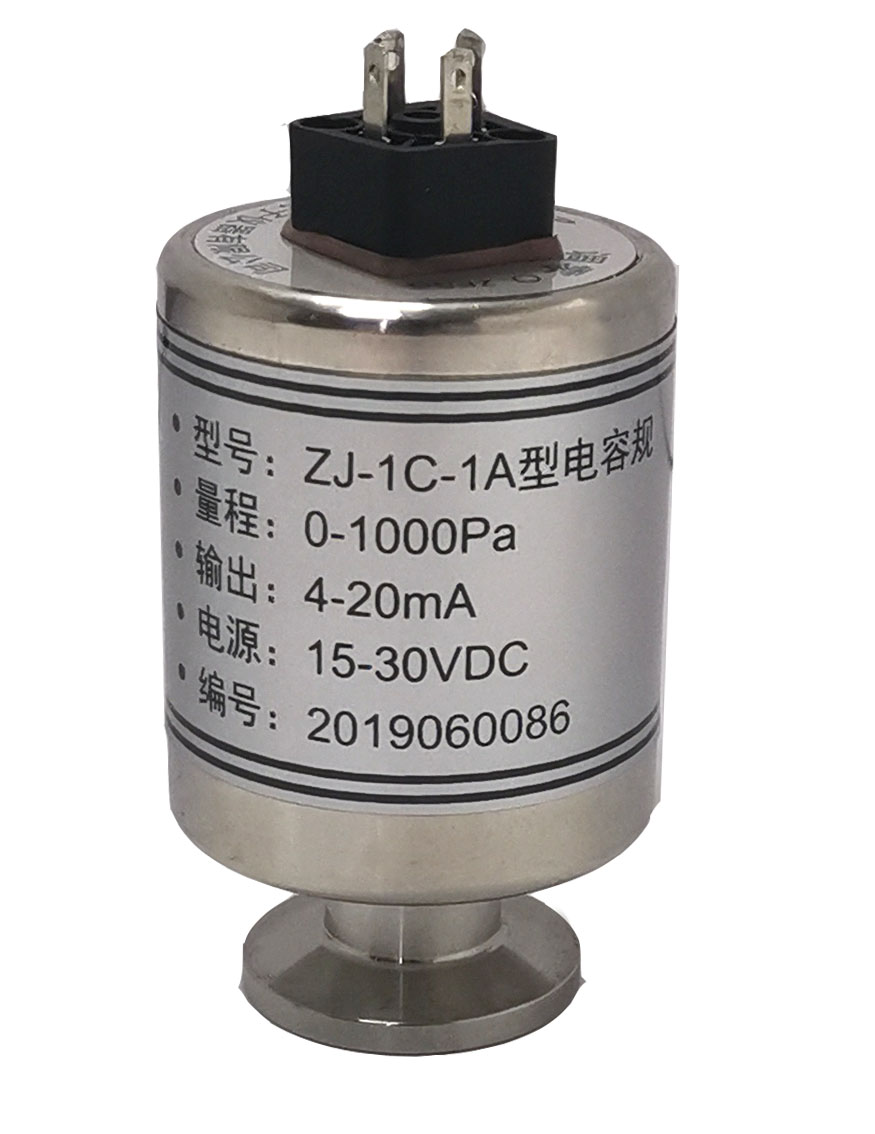

ZJ-1C型电容薄膜真空规管

    该型规管采用原装进口的优质陶瓷电容压力传感器作为压力敏感元元件,具有各种标准或非标的管体封装结构。传感器内部的电容膜片由高纯Al3O3陶瓷制成,具有耐腐蚀,抗冲击,不老化,稳定可靠等特点。传感器可在-20~+80℃的范围内进行温度补偿,使零点和满量程的温度误差被控制在 ± 0.5% 以内。专门研发的专用线路板确保规管稳定可靠的性能和小巧紧凑的外观。

主要技术参数

1、测量范围:  20kpa~20pa
                    10kpa~10pa
                      5kpa~5pa
                               2Kpa~2pa
                              1Kpa~1pa
2、敏感元件类型:陶瓷电容压力传感器
3、零散性:±0.15% FS(非线形+迟滞+重复性)
4、工作温度范围:-40~+80℃
5、长期稳定性:±0.1%FS/年
6、管体封装密封材料:氟橡胶
7、允许过压范围:200.0×105Pa
8、真空连接形式及烘烤温度:
    Φ15.5±0.1直管                80℃
    KF10/16快卸法兰               80℃
    KF25快卸法兰                    80℃
    KF40快卸法兰                    80℃

    NPT1/8螺纹                      80℃
   VCR1/8接头                    120℃
   CF16超高法兰                 120℃
   CF25超高法兰                 120℃
   CF35超高法兰                 120℃


点击新窗口打开大图                  点击新窗口打开大图                点击新窗口打开大图



        ZJ-IC/15.5直管                            ZJ-IC/10波纹管                             ZJ-IC/KF16
