电阻/皮拉尼精密变送器

 ◆使用用途

* APG500电阻（皮拉尼）精密变送器的设计用途是对真空范围在3×10^-2 … 1.0×10⁵Pa之间的气体进行真空测量。

* 该变送器不能用于测量可在一定气氛中发生反应的可燃性或可爆性气体。

* 该变送器必须同正华公司的控制显示仪器或其他控制显示仪器一起使用。

◆技术资料

* 测量原理         根据电阻(皮拉尼)的热传导物理性能

* 规管接口         DN 16 ISO

* 测量范围         3×10^-2 ~  1.0×10⁵Pa（仅适应于空气，氮气，氧气，一氧化碳）

* 准确度（氮气） 1×10^-1 ~ 5.0×10³Pa     读数的±30%

                    3×10^-2 ~  1×10^-1Pa      读数的±50%

                    5×10³ ~  1×10⁵ Pa       读数的±50%

* 重复性           1×10^-1 ~  5×10³Pa      读数的5%

◆输出信号(测量信号)

*电压范围        0 ~ +9.5  VDC

*输出电压         +2．5 ~ +9.0 VDC

*电压真空比       对数1.0V/每量级

*错误信号          0 ~ +0.5VDC VDC（灯丝断裂）

*输出阻抗         2×5.1 Ω**

*小阻抗           10 kΩ

*反应时间         100ms

*控制范围         1×10^-1~ 5.0×10³Pa

*控制输出         1路集电极开路晶体管输出（DC30V/100mA）

*变送器识别        27.0 kΩ,

*调节              变送器侧面两小孔用于满度(ATM大气壮态下)
                    零点(HV高真空壮态下)调节

◆电源

*变送器输入电压     +13.5 ~ +30 VDC

*纹波                ≤5％ V_pp

*电流                <300mA(****启动电流)

*电力消耗           ≤2 W

*电缆连接           FCC 68 / RJ45 电气连接器，8脚电极

*变送器电缆         8芯电缆

*电缆长度           ≤100 米 (线径不小于8×0.18 平方毫米

*接地概念            参考"电缆连接"

*真空系统连接到公用信号  通过1 0KΩ电阻连接（电压差小于<45V)

*电源地与信号地分别进行

*暴露在真空中的材料  钨、镍、不绣钢、丁晴椽胶

*相对湿度          温度小于等于+31 °C时候时，相对湿度小于80℅；温度在+40 °C时，相对湿度降低至50℅

*使用                仅限于室内使用

*安装方向         竖直安装

* 危险

*该变送器只能连接到符合接地超低电压要求的电源、仪表或控制仪器上。

*变送器的电源连接须安有保险丝。

◆通用安全须知

*  遵守通用规定并对工艺介质采取必要措施。

*  考虑材料和工艺介质之间的可能发生的反应。

*  考虑到当产品生成热量（例如：爆炸）时，工艺介质可能发生的反应。

*  遵守通用规定并对所有即将进行的工作采取必要措施，并牢记本文件中的安全须知。*  开始工作前，请检查所有的真空零部件是否完整或脏污。

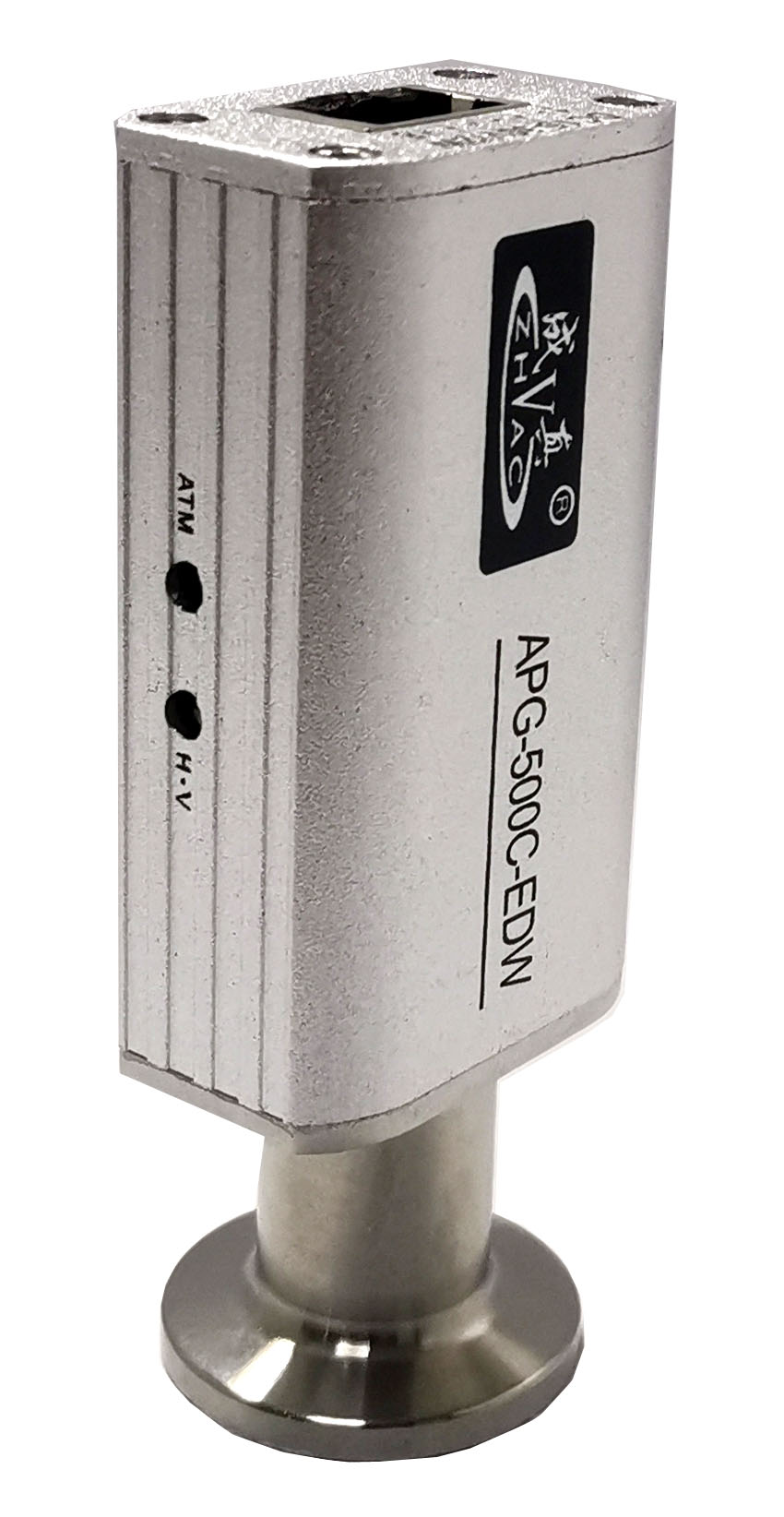

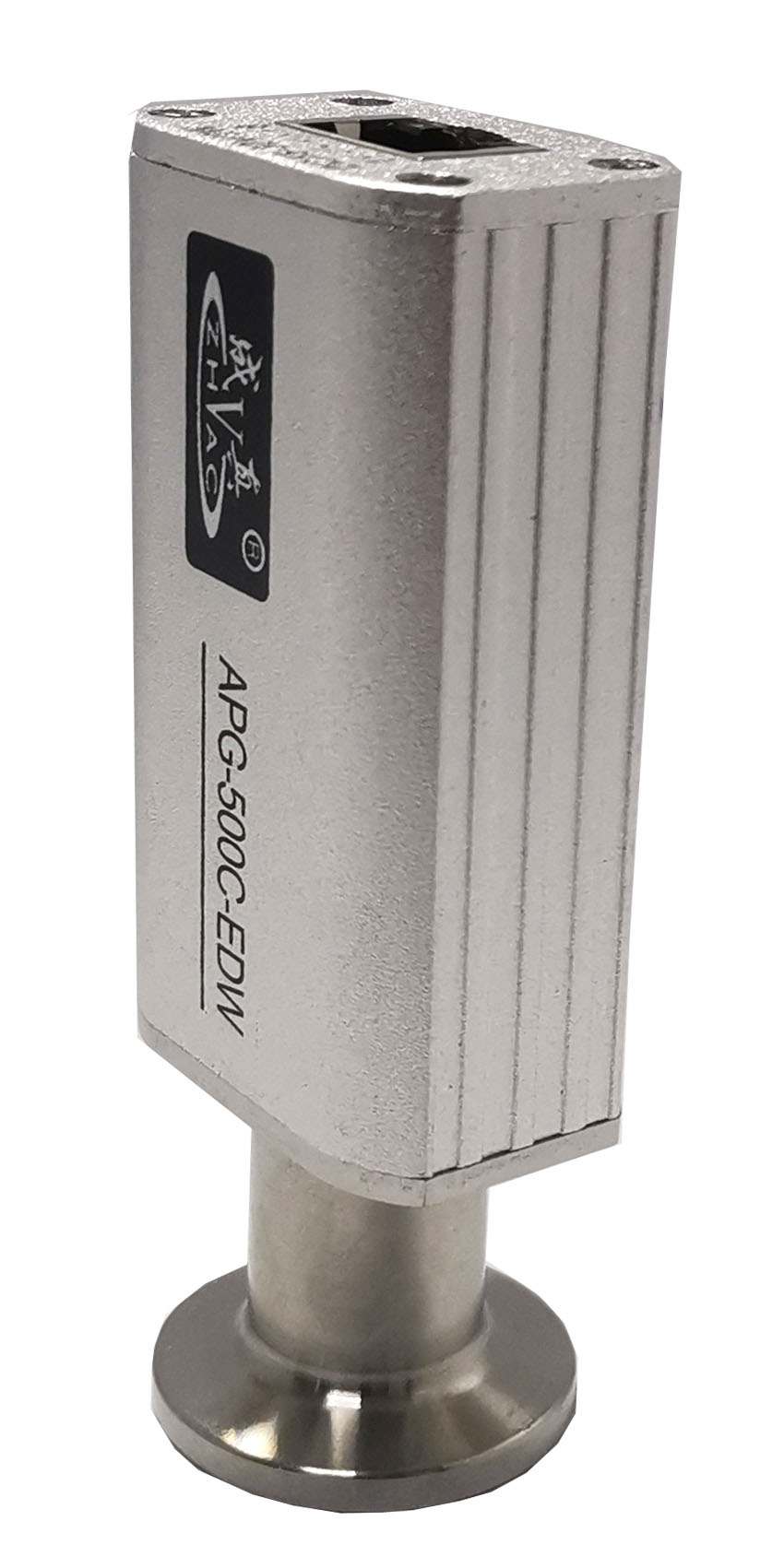

                                                                                       APG-500C-EDW电阻（皮拉尼）精密变送器
